產品概述
廣泛使用的負載大部分為非線性負載，如整流器、變頻器、UPS、電梯、空調、節能燈、復印機、家用電器等。這些非線性負載會產生大量諧波電流并注入電網中，使電壓波形產生畸變，對電網和所有后端用戶產生嚴重的危害。另外，沖擊性、波動性負載，比如：電弧爐、焊接設備等，在運行中不僅會產生大量的高次諧波，而且造成電壓波動、閃變和三相不平衡等電能質量問題，嚴重影響了電能的使用效率。
TKM_APF系列有源濾波器裝置與負載諧波源并聯接入電網， 高精度采樣CT實時監測出補償對象的負載電流，轉換為數字處理器可讀的信號后，通過檢測算法計算出其中所需要補償?shù)闹噶铍娏鳎裳a償裝置產生一個大小相等，相位相反的補償電流，從而可以使得經過補償后的電網電流就是所需要的理想電流，改善了電網的電能質量。可動態實時濾除2~51次諧波，有效濾除率達95%，快速治理閃變和電壓波動，且具備很強擴展能力，不同容量的濾波器相互擴展，使得用戶可制定更加靈活的諧波治理方案。相對于采用無源器件構成的補償裝置，該補償裝置不易受到電網阻抗的影響，可以動態地對電網電流進行補償，達到消除諧波凈化電網的目的。
有源濾波器APF適用于380V-690V電壓等級配電系統進行諧波治理。
在建筑、醫療、通信、工廠、煤礦、石化、數據中心、冶金和港口等行業應用比較廣泛，這些行業的負載在運行中產生了大量的諧波源，給配電系統造成了嚴重的污染，導致生產中斷或損壞配電設備。
產品特點
采用美國德州儀器TI高端數字雙核芯片TMS320F28377D作為主控芯片，同時充分利用其協處理器CLA,其優異的抗干擾和高速運算能力，將產品性能發揮到最大。
可同時對諧波和無功三相不平衡進行補償，輸出容量從容性到感性連續調節。
濾波性能好，可濾除2～51次諧波電流，濾除率達95%以上。
全響應時間小于10ms，可快速跟蹤變化速度極快的負載進行補償。
不受電網阻抗影響，避免發生諧振。
具有過溫、過流、過壓、欠壓等保護措施，保證裝置安全、可靠運行。
IGBT、控制芯片、電容器均采用國外知名廠商產品，保證變流器工作的穩定性和可靠性。
裝置自身可直接對智能電容進行控制，無需額外成本支出。
裝置多互感器采樣通路，多模塊并聯動態均流控制，提高產品抗沖擊能力和產品使用壽命。
采用模塊化技術，體積重量小、安裝簡單方便、易于擴展。
采用高性能嵌入式一體化觸摸屏，顯示直觀、操作便捷。
裝置自身損耗小于3%。
多終端實時監控，網頁web端，APP端均可監控，開放通用的遠程通信協議，便于用戶使用。
穩定可靠性高，設計壽命10余年。

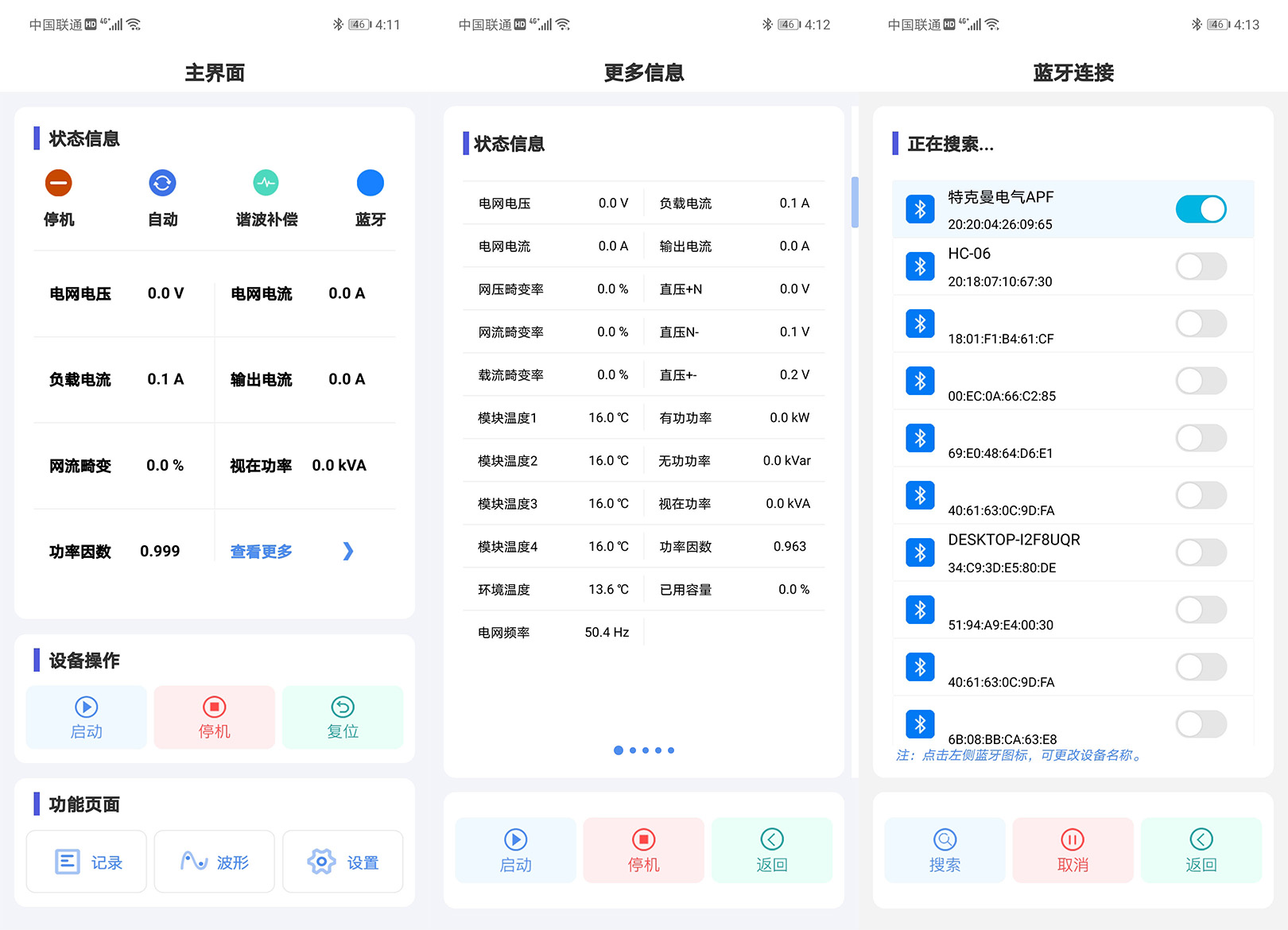

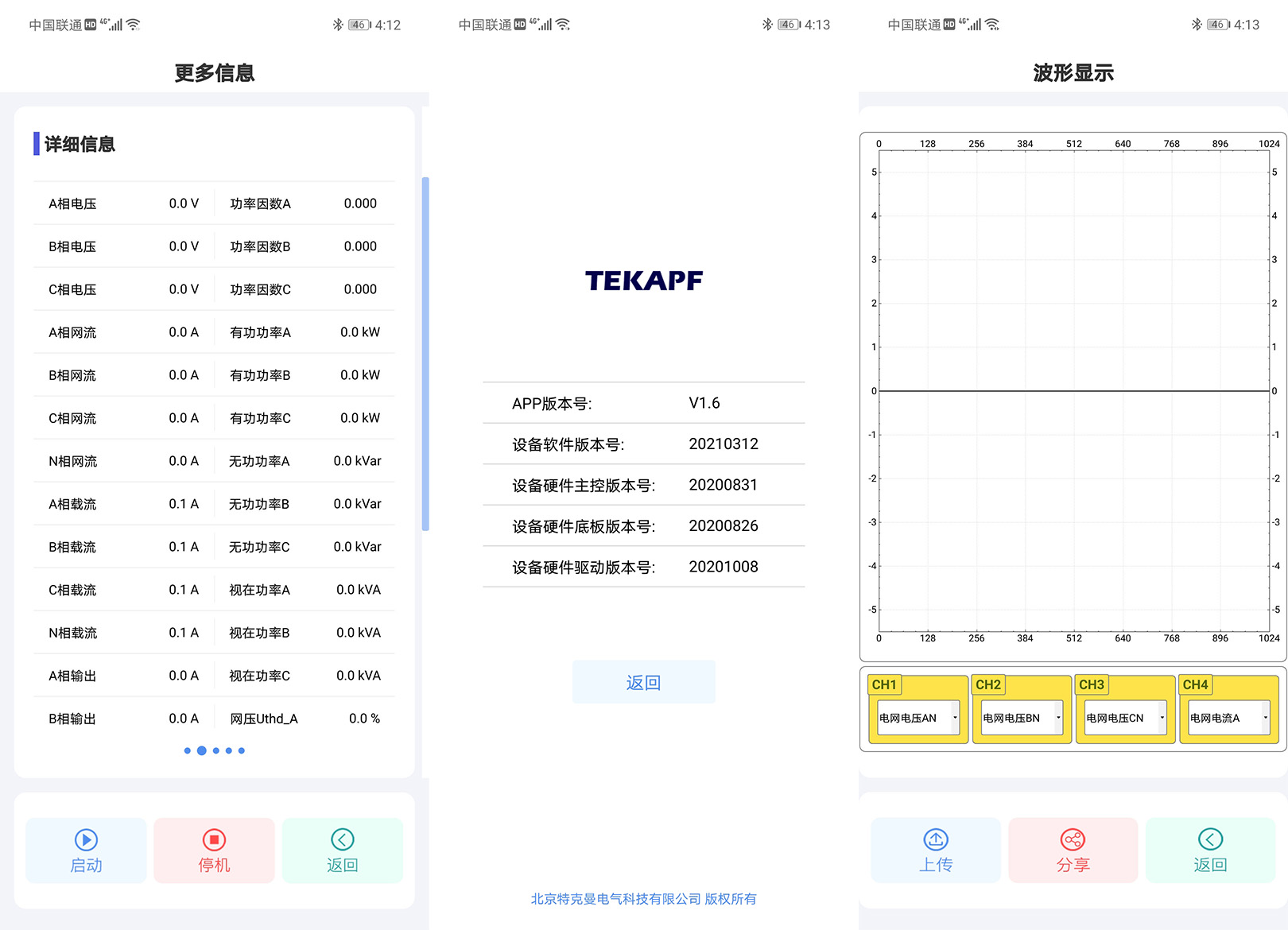

通過藍牙/wifi來觀測和遙控/遙信/遙調設備，智能接入物聯云，隨時隨地了解負載實時工況，APP端極大的方便了用戶使用，下圖是部分APP界面截圖。（本司軟件已經取得著作權和專利證書，版權所有 ? 北京特克曼電氣科技有限公司 。保留一切權利 。非經北京特克曼電氣科技有限公司書面同意，任何單位和個人不得擅自抄襲拷貝或摘抄，復制本產品技術內容的部分或全部，并不得以任何形式傳播。如有雷同我司將追究其法律責任）
